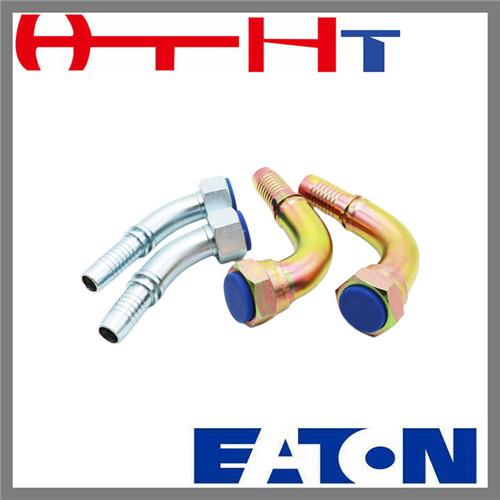

C型JIC37°锥角内螺纹液压接头生产厂家【华沃】
News
作者:河北华沃液压科技有限公司 来源:www.hebeiyidun.com 发表时间:2017-7-1 浏览:次  百度一下

C型JIC37°锥角内螺纹液压接头生产厂家【华沃】

喇叭口液压油管接头_喇叭口液压油管接头价格_喇叭口液压油管接头厂家

第一位数字 第二或第三位字母

1---外螺纹/外螺纹 A 英管螺纹球面

2---外螺纹/活动内螺纹(扣压螺母) B 英管螺纹60°锥面

3---活动内螺纹(扣压螺母)/活动内螺纹(扣压螺母) C 公制24°轻系列

4---外螺纹堵头 D 公制24°重系列

5---衬套(外螺纹/固定内螺纹) E 公制平面带O形圈

6---过板接头 F 美制ORFS平面 扣压式软管接头

7---固定内螺纹/固定内螺纹(无螺母) G 英管螺纹平面、O-Ring密封

8---锁母 H 公制六角端面O-Ring密封

9---内螺纹堵头(扣压螺母) J 美制JIC 74°

K 公制外螺纹60°外锥(小松)

L 公制组合垫圈密封

扣压式软管接头厂家介绍扣压式胶管接头技术参考

NS--- 轻型卡套螺母 M 公制60°

NL--- 重型卡套螺母 N 美制布锥管

RL--- 轻型卡套 O 美制SAE O-Ring BOSS

RS ---  重型卡套 P 美制SAE 90°

Q 公制74° 扣压式软管接头

S 日式英管外螺纹60°外锥

T 英锥管螺纹

U NPSM

W 焊接管胶管接头

Y 煤矿接头(SAE标准)

Z BSP平面用组合垫密封

一、接头种类 A型液压油管接头  C型液压油管接头  D型液压油管接头 H型液压油管接头

1、NPTF锥螺纹接头

说明:这是一种干密封螺纹;是用于输送燃油的国内锥管螺纹,既可用于外螺纹端接头,也可用于内螺纹端接头。NPTF外螺纹可与NPTF、NPSF或NPSM内螺纹配合。NPTF管接头与BSPT管接头类似但不可互相换,大多数尺寸螺纹的螺距不同併且牙型角是60°,而BSPT螺纹的牙型角是55°。

2、JIC37°锥角内螺纹接头

说明:37°锥角(JIC)汽车工程师协会(SAE)规定37°锥角或锥座可用于高压液压管路。这类管接头通常称为JIC管接头。JIC外螺纹是直纹只能和JIC内螺纹配合,JIC外螺纹是直螺纹,并具有37°锥座面,JIC内螺纹也是直螺纹,并具有37°锥座面。其密封在37°锥座面处形成,某些尺寸的螺纹与SAE45°锥角螺纹相同,应仔细测量锥角以进行区分。

3、SAE 45°锥角外螺纹接头

说明:SAE(45°锥角)这是用于具有45°锥角或锥座的管接头的术语。软铜管通常採用这种接头,因为该材料易于加工成45°角。这种管接头适用于低压应用场合-例如用于燃油管路和制冷管路。SAE 45°锥角外螺纹只能和SAE 45°锥角内螺纹配合。SAE外螺纹是直螺纹并具有45°锥座面。而SAE内螺纹也是直螺纹,并具有45°锥座面。其密封在45°锥座面处形成。某些尺寸的螺纹与SEA 37°锥角螺纹相同。应仔细测量锥角以进行区行。

4、O形圈端面密封外螺纹接头

说明:O形圈端密封外螺纹只能和O形圈端面密封内螺纹配合,外螺纹是直螺纹带O形圈;内螺纹是直螺纹带密封端面,外螺纹在O形圈处密封,而内螺纹在密封端面处密封。

我公司专业生产胶管接头,胶管接头,过渡接头,不锈钢接头,扣压式胶管接头,高压胶管接头,所生产的扣压式胶管接头完全都是采用优质45#钢生产,套筒都是优质10#钢材,光洁度都达到Ra3.2以上,尺寸均精确到0.02毫米级别,胶管接头螺母均为45#优质碳钢以及Q235钢材液压接头生产厂家
